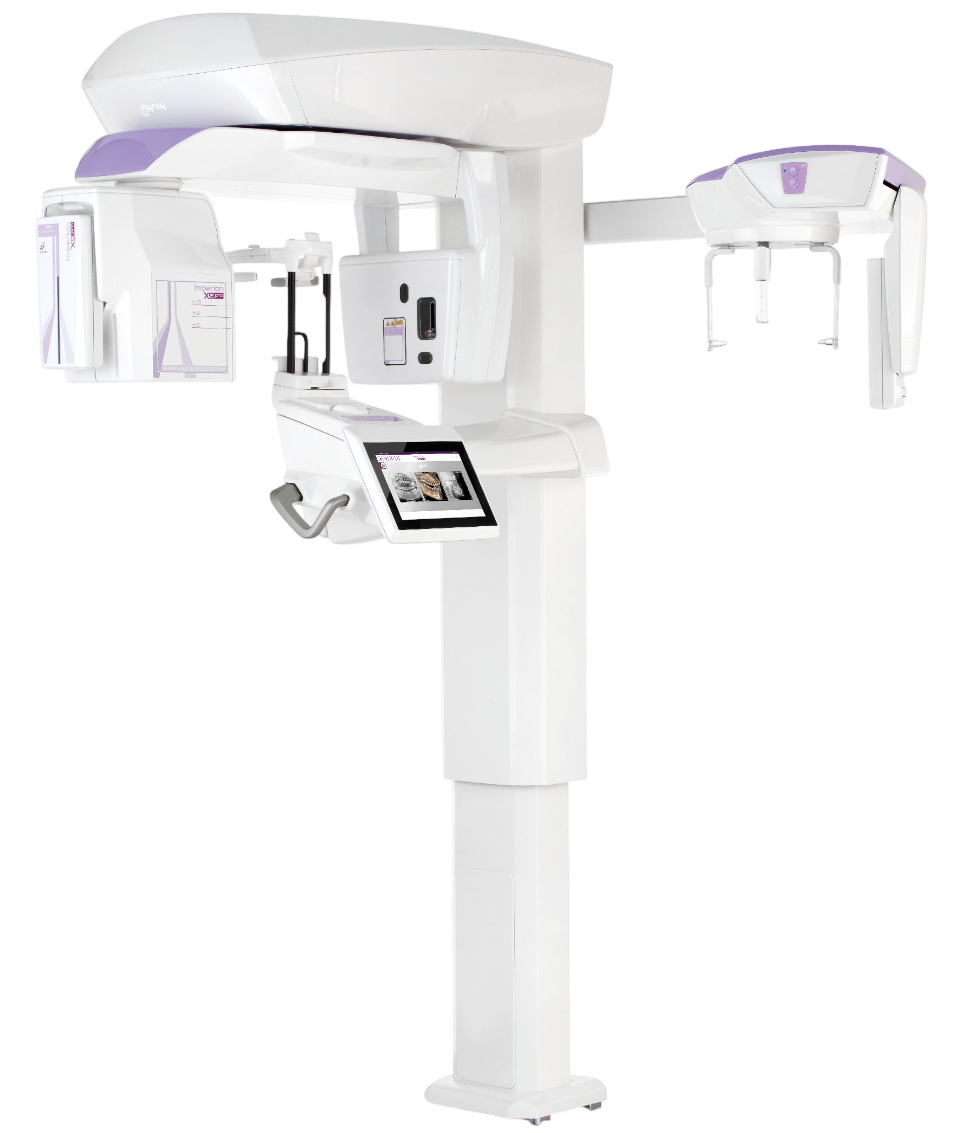

HyperionX9 pro

None

Innovation,
Leistung und Vielseitigkeit.

Maximale Flexibilität für Ihre Diagnosen. Hyperion X9 pro ist komplett anpassbar und seine modulare und skalierbare Struktur ermöglicht es, einfach und ohne Aufwand von einer Basisversion auf eine fortgeschrittene Version umzusteigen. Die außergewöhnliche Plattform passt sich dank des abnehmbaren 2D PAN-/CEPHSensors und des teleradiografischen Arms, der, wechselseitig, an beiden Seiten angebracht werden kann, den Anforderungen Ihrer Praxis an. Das kompakteste 3-in-1 Hybridsystem für hochqualitative 2D- und 3D-Aufnahmen, das am Markt verfügbar ist.



  • Einfache Aktualisierungen für alle Konfigurationen
  • Wechselseitig montierbarer CEPH-Arm
  • Ein abnehmbarer 2D-Detektor oder zwei spezifische Sensoren für PAN und CEPH
  • Das kompakteste 3-in-1-System

SuperHD-Diagnose.

MultiFOV und höchste Auflösung: die besten 3D-Bilder für jede einzelne Ihrer radiologischen Anforderungen.

  • MultiFOV
  • 3 Protokolle für jedes FOV
  • Hochauflösung (bis zu 68 μm)
  • Schneller CB3D-Scan (bis zu 3,4 Sek.)
  • Niedrige Dosis

FOV 6 X 6 CM

FOV 6 X 6 CM

6 cm Höhe für Abbildungen längs des Zahnbogens. Scannen Sie nur den gewünschten Bereich und minimisieren Sie die Dosis für den Patienten: Halbbögen oder Frontalbereich, ohne die Okklusalzone oder die Basis des Unterkiefers auszuschließen.

FOV 4 X 4 CM

FOV 4 X 4 CM

Die höchste am Markt verfügbare Auflösung steht Ihnen zur Verfügung. Erfasst jedes Detail bis zu 68 μm und bringt Ihre Arbeit auf ein neues Niveau. Ermöglicht Untersuchungen mit ultraschnellen Scans (nur 3,6 Sek.) und niedrigster Strahlendosis für einfachere morphologische Kontrollen in 3D und real-time.

FOV 10 X 8 CM

FOV 10 X 8 CM

Mit einem einzigen Scan stellt Ihnen Hyperion X9 pro das gesamte Gebiss eines Erwachsenen einschließlich der Wurzeln des dritten Molars zur Verfügung und ermöglicht einen ultraschnellen Scan von 6,4 Sek. mit niedrigster Dosis oder in höchster Auflösung bis 75 μm.

FOV 13 X 16 CM

FOV 13 X 16 CM

Erweitern Sie Ihren Aufnahmebereich und vertiefen Sie Ihre Diagnose: Vom unteren und oberen Zahnbogen bis hin zu den Kieferhöhlen und Nebenhöhlen erhalten Sie das Maximum an Informationen in einer einzigen Volumenaufnahme, die die oberen Luftwege, die Nase und den Rachen umfasst. So wird die Untersuchung des Einzelfalls noch umfangreicher.

Fachrichtungen, für die sich die 3D-Diagnose nutzen lässt.


Die bahnbrechende Auswahl zwischen drei Einstellungen bietet die Möglichkeit, die Untersuchung anhand der tatsächlichen diagnostischen Anforderungen und auf einfache Weise durchzuführen:

QuickScan: Schnelle Scans mit niedrigster Strahlendosis für chirurgische follow-ups und Untersuchungen von Makrostrukturen.
Standard mode: Grunddiagnostik und Planung der Behandlung. Der beste Kompromiss zwischen Dosis und Qualität.
SuperHD: Hervorragende, kompromisslose Detailtreue. Die ideale Lösung für die Aufnahme von Mikrostrukturen.




Perfection in details

Einfach und vielseitig, aber auch technologisch fortschrittlich.
Hyperion X9 pro integriert außergewöhnliche Innovationen, die die Zukunft der 3D-Diagnostik in Ihre Klinik bringen.

None

SCHNELLER 360° SCAN

Die 360° Scan-Technik ermöglicht es, die Artefakte erheblich zu reduzieren. Hyperion X9 pro verschreibt sich dieser Aufnahmetechnik mit extrem schneller Ausführungszeit. Auf einer Fläche von nur 14 Zoll ist es so möglich, vollständige Untersuchungen in höchster Auflösung und mit extrem niedrigen Röntgendosen zu erhalten: exzellente Qualität, detaillierte Einzelheiten, schnelle Diagnosen.

None

HOCHLEISTUNGSGENERATOR

Der Röntgengenerator mit konstantem Potenzial und einem Brennfleck von nur 0,5 mm optimiert die Belichtungszeit dank des Pulsmodus und garantiert so beste Ergebnisse bei minimaler Strahlendosis.

None

GROSSZÜGIGES 3D-BEDIENFELD

Das fortschrittliche 3D-Bedienfeld besticht durch außergewöhnliche Empfindlichkeit und ermöglicht extrem genaue Untersuchungen. Volumenaufnahmen des gesamten Gebisses und der oberen Luftwege in SuperHD für immer genauere Diagnosen.

None

Erfasst jedes Detail

Höchstaufgelöste Bilder, gestochen scharfe Details, fortgeschrittenes MultiPAN-System für die besten Ergebnisse in jeder Situation.

  • leicht abnehmbare CMOS-Sensor
  • Hohe Orthogonalitat
  • Scharfeinstellung über einen breiten Bereich
  • PiE-Filter (Panoramic image Enhancer)
  • Variable Kollimation
  • Die QuickPAN-Funktion erlaubt es, die Scandauer fur noch angenehmere und schnellere  Untersuchungen zu minimieren

Entdecken Sie ein Universum an Untersuchungen

Das Beste an 2D-Programmen für Panoramaaufnahmen und einzigartige kephalometrische Aufnahmen.

None

PANORAMAUNTERSUCHUNGEN

HD-Panorama und QuickPAN
Voll-Panorama und reduzierte Panoramaaufnahmen für Kinder
Orthogonale Projektion für das gesamte Gebiss (reduziert die Überlappung der Zahnkronen)
Segmente der Panoramabildgebung und des Gebisses mit optimierten zugewiesenen Projektionen
Bissflügelaufnahmen in 4 Segmenten beschränkt auf die Kronen, um interproximale Karies zu betonen

None

TMJ KIEFERGELENKSUNTERSUCHUNGEN
(MIT OFFENEM ODER GESCHLOSSENEM MUND)

Latero-laterale Projektionen beider Kiefergelenke
Posterior-anterior Projektionen beider Kiefergelenke
Latero-laterale Projektionen aus multiplen Winkeln (x3) eines einzelnen Kiefergelenks
Posterior-anterior Projektionen aus multiplen
Winkeln (x3) eines einzelnen Kiefergelenk

None

UNTERSUCHUNGEN DER KIEFERHÖHLEN

Frontale, linke oder rechte Seitenansicht der Kieferhöhlen

MULTIPAN HD

Hyperion X9 pro bietet Ihnen immer gestochen scharfe Panoramabilder. Die exklusive MultiPAN-Funktion erstellt mit einem einzigen Scan, der eine Belichtungszeit und Dosis einer traditionellen Panoramaaufnahme hat, 5 Schichtaufnahmen mit jeweils verschiedener Scharfeinstellung, von welchen Sie die passendste für Ihre diagnostischen Bedürfnisse auswählen können.

None
FORTSCHRITTLICHE KINEMATIK

Hyperion X9 pro stellt Ihnen die fortschrittlichste Technologie der Bildgebung zur Verfugung. Es verfugt namlich uber eine hochsynchronisierte Kinematik mit einer rotatorischen Gelenkbewegung und zwei gleichzeitigen translatorischen Bewegungen fur eine konstante Vergroserung aller Projektionen. Die Scans sind dank der optimierten Spaltblende, die der Morphologie des Patienten folgt, immer gestochen scharf.

None


Optimieren Sie jede Perspektive.

Höchstes Leistungsniveau, ultraschnelle Scans und eine umfangreiche Auswahl an kephalometrischen Projektionen. Wählen Sie die Untersuchung aus, die für eine jede Ihrer Diagnoseanforderungen am geeignetsten ist.

Die ausbaufähige Plattform von Hyperion X9 pro ermöglicht es, jederzeit und mit größter Leichtigkeit Ihr Gerät mit der teleradiographischen Einheit zu erweitern. Der kephalometrische Arm ist ein wahres Meisterwerk der Ingenieurskunst. Er ist nicht nur der kompakteste Arm, der am Markt erhältlich ist, sondern auch wechselseitig, rechts oder links, montierbar. Wenn sich Ihre Platzanforderungen ändern, verändert sich Hyperion X9 pro CEPH mit Ihnen. Der ultramoderne, abnehmbare PAN/CEPHSensor ist mit einem Hochleistungsgenerator verbunden und garantiert die beste Leistung bei jeder Anwendung. Wählen Sie die für die tatsächlichen Diagnoseanforderungen angemessenere Untersuchung aus, indem Sie zwischen einem ultraschnellen oder einem sehr hochwertigen Scan entscheiden.

Teleradiographische Untersuchungen


Latero-laterale Projektionen, auswählbare Scanlänge

Latero-laterale Projektionen für Kinder mit reduzierter Höhe, Kurzscan mit reduzierter Strahlendosis

FULL CEPH-Projektionen mit verkürzter Bestrahlung der Schilddrüse und Aufnahme der Schädeldecke bei Kindern

Anterior-posterior oder posterior-anterior Projektionen

Submento-vertex (SMV) Projektionen, einschließlich der Projektion nach Waters und umgekehrte Towne-Projektion

Karpale Projektion



None

Intelligente kollimation

Die genaue Auswahl des Bereichs, der geröntgt werden soll, wird durch den servogesteuerten Primärkollimator (patented) erreicht

Der sekundäre Kollimator für teleradiografische Projektionen ist in das rotierende Modul integriert, erleichtert den Zugang und sorgt für einen geringen Platzbedarf (Patent Pending).

Optimierter Workflow

Hyperion X9 pro optimiert Ihre Arbeit, passt sich Ihren Anforderungen an und ermöglicht Ihnen, sich auf die wirklich wichtigen Dinge zu konzentrieren: Ihre Diagnosen.

None

STEUERUNG VOM iPAD

Hyperion X9 pro ist mit einem benutzerfreundlichen, graphischen Bedienfeld ausgestattet, das fur eine leichte und intuitive Bedienung auch als iPad- Anwendung verfugbar ist: Mit wenigen, einfachen Schritten konnen Sie je nach Ihren klinischen und anatomischen Anforderungen die passendste Untersuchung auswahlen.

None

SCHNITTSTELLE PC

Die Multi-Plattform-Konsole ermoglicht Ihnen den sofortigen und einfachen Zugang zu allen Funktionen des Gerats. Das Bedienfeld fuhrt Sie durch alle Schritte, von der Auswahl bis zu den Einstellungen der Untersuchung, mit gesteuerter Positionierung des FOV: So sind die Untersuchungen noch einfacher, schneller und effektiver.

None

10 ZOLL FULL-TOUCH-BEDIENKONSOLE

Intuitive Graphik und direkte Steuerung machen Ihre Arbeit schneller, indem sie dem Patienten einen entspannenderen Vorgang bietet. Hyperion X9 pro zeichnet sich durch die Einfachheit der Verwendung und die Schnelligkeit der Vorgänge, wie das Auswählen der vorbestimmten Programme direkt auf der Startseite, aus. Die Benutzeroberfläche der Bedienkonsole gibt Ihnen genaue Angaben über die Position des Patienten je nach gewähltem Protokoll.

Hyperion X9 pro ermöglicht es, Ihren Patienten die besten Bedingungen für die passendsten Untersuchungen in einer angenehmen und freundlichen Umgebung zu bieten.

None

EFFEKTIVES UND GESTEUERTES POSITIONIEREN

Die Positionierung ist schnell und präzise. Dies wird durch das Ausrichtungssystem, das 4 Laserspuren direkt auf das Gesicht des Patienten projiziert und durch das ergonomische und fortschrittliche Kraniostat mit 7 Fixierungspunkten ermöglicht, die während des Scans maximale Stabilität bieten. Die Face-to-Face- Positionierung lässt volle Bewegungsfreiheit zu und bietet dem Patienten mehr Komfort.

None

SERVO-GESTEUERTES SYSTEM

Das Scout View System ermoglicht es, das Volumen auf den gewunschten Bereich zu konzentrieren und den Patienten immer in derselben, angenehmen Position zu halten. Vom PC aus kann der Nutzer bei niedrigster Strahlenbelastung die beiden ufnahmen sehen (eine Sagittale und eine Frontale) und mit Prazision den betroffenen Bereich verandern, indem er sich einfach auf das Gerat verlasst, das sich mit prazisen, servogestutzten Bewegungen neu ausrichtet. Mit dieser Methode wird das Risiko einer sonst eventuell otwendigen Wiederholung der Prozedur immer vermieden.

None

SCHNELLER SCAN MIT NIEDRIGSTER DOSIS

Die erweiterten QuickScan Protokolle, die sowohl für 2D-Untersuchungen, als auch für 3D-Aufnahmen verfügbar sind, ermöglichen genaueste Aufnahmen mit niedrigeren Dosen gegenüber den Standardaufnahmen. Sie sind das ideale Werkzeug für postoperative Kontrollen und die Erkennung eventueller Makrostrukturen (wie z.B. eingeschlossene Zähne oder Agenesien).

Hochentwickelt, verlässlich, iRYS.

Beste All-in-One Software in 2D und 3D.

None
  • 2D-/3D-MULTI-DESKTOP
  • Implantatsimulation
  • Kompatibilität mit Softwares von Dritten
  • Sharing von Daten mit 2D- und 3D-Projektor
  • iRYS Viewer für das iPad

Klinische Fälle

None
Orthopanorama

Panoramaaufnahme mit erhöhter Orthogonalität: ermöglicht es, die Überlappung von angrenzenden Zahnelementen zu reduzieren und verbessert so die parodontale Untersuchung.

None
Orthopanorama

Schnelle Panoramaaufnahme: niedrige Strahlendosis und verkürzte Scanzeit, ideal für Primäruntersuchungen, follow-ups, oder im Falle von unkooperativen Patienten.

None
Orthopanorama

Panoramaaufnahme Kinder: reduzierte Bestrahlung und optimierte Parameter für eine schnelle pädiatrische Untersuchung.

None
Orthopanorama

Komplettes Gebiss in Quadranten: lokale Untersuchungen mit wählbarer Segmentation, um die Strahlendosis zu reduzieren.

None
Orthopanorama

Bissflügelaufnahmen, limitierte Untersuchung an den Kronen: hohe Auflösung und niedrige Strahlendosis, eine wirksame Alternative zu intraoralen Aufnahmen bei Patienten mit einem starken Würgereflex.

None
Extraorale Stratigraphie

Kiefergelenke: rechts oder links, mit offenem oder geschlossenem Mund und mit latero-lateralen und posterior-anterior Aufnahmen auch aus mehrfachen Blickwinkeln.

None
Extraorale Stratigraphie

Mundhöhle: aus Frontalansicht, linke oder rechte Seitenansicht mit optimierter Trajektorie.

None
Teleradiographie

Latero-laterale Teleradiographie: stellt Knochenstruktur und Weichteilprofil heraus, fundamental für Kephalometrien.

None
Teleradiographie

Anterior-posterior Teleradiographie: um Asymmetrien und Okklusionsstörungen zu untersuchen und eine korrekte Behandlung zu ermöglichen.

None
Teleradiographie

Submento-vertex Teleradiographie: für die Untersuchung von Nasengruben, Nasenzellen und Nasennebenhöhlen.

None
Teleradiographie

Karpale Teleradiographie: um das Restwachstum zu untersuchen, möglich mit spezifischen Unterstützung.

None
Kieferorthopädische Anwendungen

FOVs mit einem Durchmesser von 10 cm sind für das Studium eingeschlossener dritter Molare notwendig, da der Abstand zwischen den dritten Molaren rechts und links bei einem durchschnittlichen Erwachsenen, zusammen mit den zugehörigen Wurzeln, den Alveolen und dem umgebenden kortikalen Knochen, mindestens 9 cm beträgt. Die reduzierten Aufnahmebereiche sind im Falle einer Untersuchung von eingeschlossenen oder überflüssigen Zähnen nützlich, um die Dosis allein auf die betroffene Stelle zu konzentrieren. Für eine korrekte Planung der Behandlung ist es nämlich notwendig, die genaue Position (vestibulär oder palatinal) zu bestimmen, und dies selbst mit einer niedrigst dosierten 3D-Untersuchung mit Quick Scan-Protokoll. Der komplette Aufnahmebereich 13 x 16 cm ermöglicht eine genaue Untersuchung der oberen Luftwege, die oft als abschließende Untersuchung einer orthopädischen Behandlung nützlich ist, wenn auch HNO-Problematiken ins Auge gefasst werden sollen.

None
Erweiterte Implantatplanung

Positionieren Sie das Implantat direkt auf dem 3D-Modell, kombinieren Sie es mit den STL-Daten des intraoralen Scanners und definieren Sie das endgültige Prothetikprojekt. Mit den Werkzeugen der erweiterten Implantatplanung können Sie in Sicherheit arbeiten, da sie dank der genauen Informationen über die Knochenquantität und den Abstand zu den umliegenden anatomischen Strukturen wie dem Mandibularkanal, einen minimalen Sicherheitsabstand festlegen können.

None
Volumetrische Untersuchungen
Die Software-Funktion für die Berechnung des Volumens des maxillären Sinuslifts ermöglicht es, den Eingriff im Voraus zu planen sowie in Sicherheit zu arbeiten. Außerdem ist es möglich, direkt auf dem virtuellen Modell des Patienten Linien zu ziehen und die morphologischen Verhältnisse auf dem 3D-Rendering abzuwägen.
None
Bewertung Zygoma-Implantate

Die Volumenaufnahmen FOV 13 x 8 cm oder 13 x 10 cm sind das beste Werkzeug für Zygoma- Implantate; nur der Durchmesser von 13 cm erlaubt nämlich, den ganzen Wangenknochen in einem einzigen Scan ohne Verluste zu erfassen.

None
Endodontische Untersuchung
Therapie des Mandibularkanals, Identifikation von Mikrofrakturen und Wurzelresorptionen; die außergewöhnliche Auflösung von 68 μm, eine Einzigartigkeit von Hyperion X9 pro, bringt Ihre Diagnosen auf ein neues Niveau.
None
Ansicht des Mittelohrs und des Innenohrs
Das spezifische FOV 7 x 6 cm auf 68 μm bietet eine detaillierte und klare Ansicht der Bestandteile von Mittelohr und Innenohr, wie das runde Fenster, die Bogengänge und die Ossikelkette.

Technische Eigenschaften

3D-BILDER VERSION FOV 10x8 VERSION FOV 13x16
Detektortechnologie Amorphes Silizium - CsI für direkte Übertragung Amorphes Silizium - CsI für direkte Übertragung
Dynamischer Bereich 16 bit (65535 Grautöne) 16 bit (65535 Grautöne)
Normale Scandauer 14,4 Sek. 14,4 Sek.
Rotation 360°/180° 360°/180°
Bildvoxelgröße Minimal 75 μm Minimal 68 μm
Sichtfeld, Durchmesser x Höhe 108 x 80 mm 108 x 50 mm
Verfügbare FOV-Größen (Øxh) 6x6 - 8x6 - 8x8 - 10x6 - 10x8 6x6 - 8x6 - 8x8 - 10x6 - 10x8 10x10 - 13x8 - 13x10 - 13x16 4x4 - 7x6 (eXtended Functionality)
Datengröße übliche Aufnahmen 495 MB 820 MB
Minimale Scandauer 6,4 Sek. 3,6 Sek.
Normale Belichtungszeit Röntgenaufnahme 1,6 Sek. (QuikScan Niedrige Dosis) - 8,0 Sek. (SuperHD Mode) 1,6 Sek. (QuikScan Niedrige Dosis) - 8,0 Sek. (SuperHD Mode)
Patientenausrichtung Servobetätigt: “Scout View”- Method Servobetätigt: “Scout View”- Method
Bildformat Exklusive iRYS- und DICOM-3.0-Software Exklusive iRYS- und DICOM-3.0-Software
Minimale Verarbeitungszeiten für CB3D-Daten Im Durchschnitt 15 Sek. Im Durchschnitt augenblicklich bei FOV XF 4x4 QuickScan



KONNEKTIVITÄT
Verbindungen LAN / Ethernet
Software MyRay iRYS und App iPad
Unterstützte Protokolle DICOM 3.0, TWAIN, VDDS
DICOM-Knoten  IHE-Zertifizierung (Print; Storage Commitment; WorkList MPPS; Query Retrieve)
